Компенсаторы сильфонные осевые (КСО)

Сильфонный компенсатор ксо – это гибкое устройство. Его предназначением является нивелирование изменений размеров трубопроводов вдоль оси вследствие температурного расширения и сжатия материала труб. Компенсация температурных деформаций происходит за счёт продольного перемещения сильфона.

Данное компенсирующее устройство широко применяется не только в России, но и в других странах. Его популярность обусловлена сочетанием относительно невысокой стоимости, надёжностью и долговечностью. Поэтому наши сильфонные осевые компенсаторы конкурентноспособные и на внутреннем, и на внешнем рынках.

Сильфонный осевой компенсатор надёжно защищает составные части трубопроводов, подвергающиеся различным нагрузкам. Принцип действия устройства заключается в растяжении соединения на стыке труб. Это позволяет компенсировать температурные продольные удлинения на прямолинейных участках водопроводов и теплосетей.

Участки трубопровода, закреплённые в неподвижных опорах, подвергаются сильным напряжениям, связанных с тепловыми удлинениями или сокращениями конструкционного материала. Такие тепловые деформации не только деформируют магистраль, но и могут повредить или разрушить составные части трубопровода.

Компенсаторами расширений и сжатий, вызванных нагревом и охлаждением, выступают гофры сильфонов. Они подвержены востанавливающейся деформации, что позволяет без последствий принимать все расширения и сужения трубопровода на себя. Сильфонные компенсаторы ксо являются неремонтируемыми изделиями, поэтому, при эксплуатации, не требуют технической профилактики и не нуждаются в ремонте.

Мы изготовляем сильфонные компенсаторы разных модификаций с различными техническими характеристиками:
1. Максимальное внутреннее давление - 25 кг/см².
2. Температура - до +250°С.
3.  Разработаны для защиты различных магистральных систем (водопроводной сети, тепломагистралей и т.д.)

Отталкиваясь от расчётного теплового изменения размеров трубы, КСО компенсатор может комплектоваться одним или двумя сильфонами.

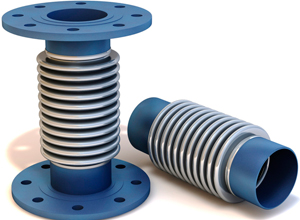

Компенсаторы типа КСО могут изготавливаться в 2х исполнениях: компенсатор ксо осевой фланцевый и осевой сильфонный компенсатор КСО под приварку.

Сильфоны - это гофры из тонколистового металла повышенной стойкости к коррозии. Они успешно противостоят среде с содержанием хлоридов в количестве до 200 мг/кг. Компенсаторы КСО рассчитаны на эксплуатацию в сейсмично активных зонах с активностью до 9 баллов.

Сильфонный компенсатор КСО односекционный

Мы выпускаем компенсаторы сильфонные осевые односекционные с различными диаметрами (от 15 - до 6 000 мм).

В конструкцию такого осевого компенсатора входит:

• 1. Сильфон из корозионно устойчивой стали – 1 штука
• 2. Патрубки для соединения с трубопроводом (из чёрного металла) – 2 шт.
• 3. Защитный кожух (листовая сталь), закрепляемый с помощью стоек или колец (это зависит от диаметра устройства).

В комплект моделей от «Ду 15» до «Ду 50» входит только кожух и экран, потому что такой сильфонный компенсатор предназначен для установки в секциях жилых домов и кварталов.

Виды компенсаторов, имеющих сечение 50 - 100 мм, оснащаются кольцами для фиксирования кожуха с помощью резьбовых соединений.

Модели «Ду» с сечениями 125 - 400 мм, для закрепления кожуха имеют приваренные стойки.

При необходимости установки теплозащиты, кожух демонтировать нет надобности, а изоляцию провести заодно с компенсатором.

Комплектация моделей сильфонных компенсаторов КСО от «Ду 500» до «Ду 6 000» производится по выбору Заказчика.

При установке КСО компенсатора на трубопроводы, нельзя:

• 1. Монтировать на одном участке более одного устройства.
• 2. Устанавливать между двумя опорами более одного компенсатора.

Если присутствует недостаточная расчётная способность компенсировать деформацию односекционным устройством, необходимо монтировать двухсекционное.

Сильфонные компенсаторы КСО двухсекционные

Двухсекционный осевой компенсатор КСО характеризуется повышенным компенсированием тепловых деформаций.

В его конструкцию входят:
1. Два сильфона, соединённых последовательно.
2. Патрубки для приваривания.
3. Кольца или стойки для закрепления транспортировочного кожуха.

Устройства, имеющие сечения 50 - 100 мм, оснащаются кольцами, которые зафиксированы на патрубках.
Кожух крепится к кольцам с помощью резьбового соединения (шпильки).

Модели КСО «Ду» сечениями 125 - 400 мм имеют в комплекте стойки из металла, которые крепятся к патрубкам с помощью сварки, для удержания транспортировочного кожуха.

В случае установки теплозащиты, кожух необходимо демонтировать, а изолирование производить вместе с компенсатором.

Типы компенсаторов КСО

Простота и надёжность наших сильфонных компенсаторов дала основание для проектирования и производства более сложных конструкций КСО устройств.

Упрощённое обозначение компенсатора КСО - является чисто условным, означающим – компенсатор сильфонный осевой. А при поиске нужного Вам устройства, надо ориентироваться на его технические характеристики, сферу применения, конкретное место монтажа, особенности факторов внешней среды, воздействующие на устройство.

Мы предлагаем большое разнообразие моделей сильфонных компенсаторов, отличающихся друг от друга не только пропускными диаметрами, но различными техническими характеристиками.

Цена на осевые сильфонные компенсаторы КСО

Сильфонные компенсаторы типа КСО подбираются согласно заданным геометрическим размерам и предельно допустимых значений давления в трубопроводах. В нашем ассортименте всегда в наличии осевые компенсаторы КСО: ксо 50 16 50, ксо 80 16 60, ксо 100 16 100, ксо 150 16 100, ксо 200 16 160. Цена конкретного компенсатора КСО зависит от условий применения и типа устройства и его размеров.

Работая с нашими клиентами, мы стараемся найти индивидуальный подход к каждому и предоставить продукцию наивысшего качества. Сотрудничество с нами позволит получить Вам качественный товар по доступной цене!
