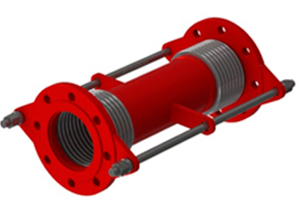

Компенсаторы сильфонные сдвиго-осевые (КССО)

Сдвиговый сильфонный компенсатор – это устройство предназначенное для нивелирования сдвигов трубопроводов относительно двух плоскостей в магистралях теплосетей и водопроводов.

Сдвиговый компенсатор в своей конструкции имеет такие детали:

• 1. Сильфон (один или несколько). Для его изготовления используется многослойная нержавеющая сталь.
• 2. Соединительной арматуры. Возможные варианты: для сваривания; соединение с помощью фланцев; соединение с помощью резьбы.
• 3. Дополнительное оборудование. Может комплектоваться внутренним экраном, защитным кожухом, ограничителем хода.

Сдвиговый компенсатор. Принцип работы

Принцип работы компенсатора КССО заключается в нивелировании вибраций труб, почвы (в активных сейсмических зонах), а также при изменении длины магистралей в следствии нагревания или охлаждения под воздействием теплоносителя. Сдвиговой компенсатор имеет характерную особенность, какие бы предусмотренные отклонения патрубков ни происходили – их оси всегда параллельны друг другу.

Для наглядности, можно привести в пример букву S. Именно такие деформации очень пагубно отражаются на новых, только что смонтированных трубопроводах, где ещё не произошло сглаживание дефектов монтажа.
Основным принципом, который используется в данном виде компенсатора, является смещение патрубков по разных плоскостях, но без нарушения параллельности осей.

Сдвиговой компенсатор рекомендовано устанавливать в системы, имеющие сильные вибрации с большими колебаниями. Установка такого оборудования значительно продляет живучесть трубопровода./p>

Компенсатор сильфонный сдвиговый. Технические характеристики и особенности конструкции

Наша фирма производит и реализует сдвиговые компенсаторы, имеющие следующие тех. характеристики:

• 1. Диаметр трубопровода - 15 - 6 000 мм.
• 2. Внутреннее давление – от абсолютного ноля до 150 кг/см².
• 3. Температура перекачиваемой среды - -260 - + 900°С.
• 4. С возможностью перекачки воды, пара, газа, продуктов нефтепромышленности, химических веществ.

По желанию клиента и отталкиваясь от условий эксплуатации сдвиговые компенсаторы трубопроводов могут иметь такие особенности конструкций:

• 1. Иметь одну или две секции. Для увеличения возможного сдвига.
• 2. Иметь один или несколько сильфонов.
• 3. Изготовление сильфонов из нержавеющей стали.
• 4. Изготовление соединительных элементов из углеродистой стали.
• 5. Изготовление компенсатора без использования чёрных металлов.

Также компенсатор сильфонный сдвиговый имеет в комплектации детали изготовленные из устойчивой к коррозии или углеродистой стали:

• 1. Патрубки для соединения с помощью сварки.
• 2. Фланцы (поворотные и неподвижные).
• 3. Соединения с резьбой.

Дополнительно устройство может оборудоваться:

• 1. Защитным кожухом.
• 2. Внутренним экраном.
• 3. Шпильками для ограничения хода.
• 4. Поворотным устройством.

Присоединяться к трубопроводу КССО может с помощью:

• 1. Неподвижного фланца.
• 2. Поворотного фланца.
• 3. Патрубков для сварного соединения.
• 4. Резьбового соединения.
• 5. Патрубков с желобками для муфтового соединения.

Сдвигово-осевые компенсаторы эффективно применяются:

• 1. В линиях пожарной безопасности.
• 2. При соединении трубопроводов разных зданий.
• 3. В промышленных трубопроводах.
• 4. В системах, где изменяется внутреннее давление.
• 5. В системах, где возможны осевые и боковые смещения.
• 6. Различные типы подземных и надземных трубопроводов.
