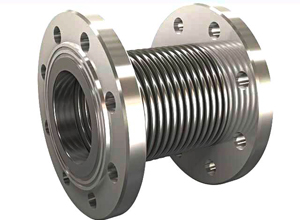

Компенсаторы КСО фланцевые (КСОФ)

Компенсатор сильфонный осевой фланцевый является одним из самых распространенных типов компенсаторов. Эти устройства способны минимизировать осевые деформации элементов трубопровода, которые могут быть особенно опасны для новых коммуникационных систем.

Чаще всего причиной расширений или сжатий трубопровода является изменение температуры окружающей среды, даже наличие эффективной теплоизоляции не способно предохранить от этого полностью. Также деформации могут возникать вследствие изменения температуры транспортируемого вещества, например, такое часто встречается в системах отопления или охлаждения. Отсутствие осевых компенсаторов на длинном участке трубопровода способно привести к изгибу труб, поломке креплений, снижению срока службы и ухудшению характеристик трубопровода.

Преимущества фланцевых компенсаторов КСОФ

Фланцевые компенсаторы способны выдерживать высокие внутренние и внешние нагрузки, а также резкие изменения давления в системе, их разрешено устанавливать в сейсмоопасных районах, где мощность вероятного землетрясения не превышает 9 баллов. Эти устройства способны функционировать даже в условиях высоких температур, их наличие в трубопроводной системе значительно снижает шум от ее работы и вибрацию.

Неприспособленность компенсаторов к ремонту покрывается длительным сроком службы этих устройств, как правило, они выходят из строя намного позже основных составляющих трубопровода. Также эти приспособления не требуют обслуживания в процессе своей эксплуатации, это позволяет использовать их даже в труднодоступных местах, например, подземных или вмонтированных в стену трубопроводах.

Компенсаторы КСО фланцевые не подвержены коррозии, их максимальные пределы растяжения и сжатия остаются практически идентичными начальным даже после нескольких тысяч полных циклов деформации. Соединения являются стойкими не только к воздействию кислот и щелочей, но и могут применяться для транспортировки абразивных веществ.

Типовая конструкция фланцевого компенсатора КСО

Этот тип компенсаторов имеет фланцевое крепление, обычно соединительные элементы изготавливаются из углеродистой стали марки Ст20, что позволяет снизить стоимость изделия. Компенсатор КСФ (КСОФ) может состоять из одного или двух сильфонов, второй тип конструкции позволяет достичь максимальных предельных показателей сжатия или растяжения, также в компенсаторах могут применяться ограничители хода.

В большинстве случаев сильфон компенсатора полностью изготавливается из нержавеющей стали, это позволяет придать ему устойчивость к длительному воздействию агрессивных химических компонентов и предотвратить коррозию. Соединения могут представлять собой фланцы разного диаметра, этот показатель, как и толщина стенок сильфона, зависит от номинального давления в трубопроводе, обычно их изготавливают из углеродистой стали, нержавеющая применяется лишь в особых случаях.

Компенсатор фланцевый дополнительно может оснащаться защитным экраном и специальным кожухом, который закрепляется на стойках или кольцах. Чаще всего оболочка изготавливается из стали, дополнительно она может быть покрыта поливинилхлоридной пленкой, которая обеспечивает защиту от чрезмерной влажности воздуха.

Односекционный компенсатор сильфонный фланцевый

Габариты односекционного компенсатора могут быть от 15 до 6000 мм в диаметре. Устройства такого типа являются устойчивыми к температурам до +250ºC, однако, минимальный допустимый порог составляет всего +35ºC, поэтому их позволяется применять лишь в трубопроводах, оснащенных теплоизоляцией или транспортирующих горячие вещества, может функционировать даже в условиях высокой влажности (до 95%).

Двухсекционный сильфонный компенсатор КСОФ

Компенсаторы такой конструкции имеют схожие характеристики, разница заключается лишь в повышенных пределах максимальной осевой деформации. Обычно они применяются, если для поглощения деформации участка трубопровода, расположенного между двумя жесткими опорами, недостаточно стандартного устройства.
Соединения аналогично могут иметь диаметр от 15 до 6000 мм, максимально допустимая температура составляет +250ºC для газов, и 150ºC – для жидкостей. В зависимости от конструкции могут быть рассчитаны на давление до 10, 16 или 25 кг/см2. Устанавливать двухсекционный фланцевый сильфонный компенсатор требуется исключительно на ровные и закрепленные участки коммуникаций.
