Компенсаторы сильфонные сидвиго-поворотные карданного типа (КСРК)

Сильфонные компенсаторы – это специальное устройство, которое включает в себя такие элементы как сильфон, арматура (присоединение и ограничение). Данная конструкция позволяет поглотить и равномерно распределить разного рода нагрузки, гидроудары и смещения. Вставка таких компенсаторов в систему трубопроводов, значительно повысит ее эксплуатационные и технические характеристики, как правило, такие трубопроводы служат надежно и очень долго.

Все компенсаторы можно классифицировать:

• Компенсаторы поворотного или углового типа;
• Сильфонные компенсаторы осевого типа;
• Универсальные;
• Сдвиговые.

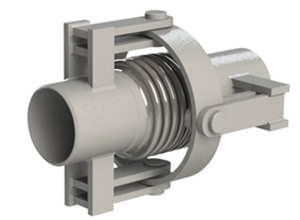

Карданный сильфонный компенсатор

Сильфонный карданный компенсатор – это устройство, которое компенсирует любые угловые перемещения в независимости от плоскости. Для того чтобы обеспечить нормальную работу сильфонов и предотвратить их расширение используются шарниры и петли кардана. Благодаря тому, что конструкция компенсирующего узла включает в себя два независимых элемента, карданный компенсатор дает возможность компенсировать как боковые и поворотные смещения, так и любые смещения относительно осей. К преимуществам сильфонных компенсаторов карданного типа можно также отнести то, что они имеют широчайший спектр применения и возможность работы даже с агрессивными жидкостями. За компенсирующую способность отвечает такой показатель как число гофр по все стороны компенсатора. Также от этого числа зависит длина изделия.

Компенсатор карданного типа часто называют сейсмокомпенсатором, благодаря тому, что он хорошо компенсирует различные смещения почвы, вроде землетрясений, которые создают на трубопровод значительные боковые и осевые нагрузки. Они очень хорошо устойчивы к разного рода повреждениям и могут работать в жестких трубопроводах с высоким напором жидкости.

Они имеют различные типы соединений:

• Неподвижное фланцевое;
• Вращающееся фланцевое;
• Через приваренные патрубки;
• Резьбовое или желобчатое.

Компенсаторы поворотные поворотные карданного типа

Компенсаторы поворотные для трубопроводов используют в тех случаях, когда нужна компенсация поворота каких либо частей трубопроводной системы вместе с установленным оборудованием. Поворот может происходить как в одной, так и в нескольких плоскостях. В конструкции могут использовать 1 или 2 сильфона, которые изготовлены из нерж. стали и арматуры. Компенсаторы поворотные, в процессе своей эксплуатации не нуждаются в активном обслуживании и при этом имеют долгий срок службы. Они очень компактны и подходят для работы в условиях высоких температур и давлений. Благодаря высокой устойчивости к агрессивным жидкостям, они активно используются в химической промышленности, а также в строительстве и сетях теплоснабжения.

Такие компенсаторы применяют в случаях с непрямыми трубопроводами, со сложной конструкцией. Также используют при необходимости незначительно изменить направление трубопровода при его укладке.
