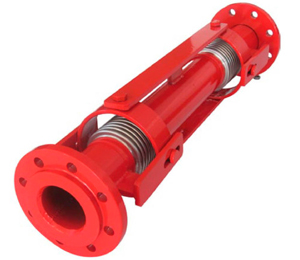

Компенсаторы сильфонные универсальные (КСУС)

Компенсатор универсальный представляет собой приспособление, способное одновременно минимизировать последствия различных типов деформации относительно одной или нескольких осей. Эти соединения способны компенсировать:

• растяжения или сжатия;
• смещения;
• повороты.

Показатели максимального отклонения от нормального положения практически не меняются даже после длительной работы.

Конструкция и материалы изготовления сильфонных универсальных компенсаторов

Компенсатор сильфонный универсальный может состоять из одного или двух сильфонов, во втором случае они соединяются стальной трубой. Этот тип компенсаторов обладает наибольшей вариативностью установки – соединение может быть фланцевым, резьбовым или включать в себя патрубок под приварку. Диаметр устройств практически не имеет ограничений, но стандартными являются изделия с габаритами от 15 до 6000 мм.

Материалы изготовления зависят от назначения компенсатора, если устройство не будет контактировать с агрессивными веществами в процессе своей эксплуатации, то его составляющие элементы изготавливаются из углеродистой стали марки Ст20. Если же транспортируемые вещества способны привести к коррозии корпуса компенсатора, то оболочку производят из нержавеющей стали, наиболее популярными марками являются 08Х18Н10Т и 12Х18Н10Т.

Для обеспечения длительного срока службы в условиях агрессивной внешней среды универсальный сильфонный компенсатор может оснащаться защитным кожухом. Обычно на трубопроводы, по которым транспортируются энергоносители, устанавливают компенсаторы со специальным теплоизоляционным слоем, но возможность оборудования внешней изоляции во время монтажа также присутствует.

Условия эксплуатации универсальных компенсаторов (КСУС)

Сильфонные универсальные компенсаторы подходят для транспортировки жидких и газообразных веществ, в отдельных случаях твердых тел. Отличительной чертой сильфонных компенсаторов является способность к работе в широком температурном диапазоне. Устройства могут выдержать даже -260 ºC и подходят для транспортировки жидкого азота.

Также компенсаторы сильфонные универсальные обладают стойкостью к длительному воздействию высокого давления, они не нуждаются в каком-либо обслуживании, поэтому их можно использовать даже в подземных системах без смотровых окон. Допускается устанавливать компенсаторы КСУ в жилых или муниципальных зданиях, поскольку они значительно снижают шум от работы трубопровода.
